濕敏電阻的型號命名及含義分別是什么

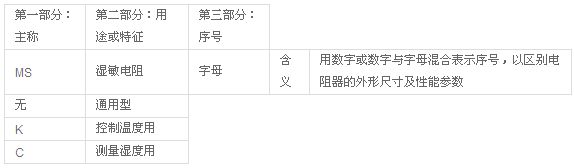

    濕敏電阻的型號可分為三個部分，第一部分用字母表示主稱;第二部分用字母表示用途或特征;第三部分用數字表示序號，各部分的含義見表1。


    例如： MS01-A(通用型號濕敏電阻器) 　　M——敏感電阻器 　　S——濕敏電阻器 　　01-A——序號

    濕敏電阻的符號

    濕敏電阻在電路中的文字符號用字母“R”或“RS”表示。


    上圖是濕敏電阻的電路圖形符號

    濕敏電阻的結構特性

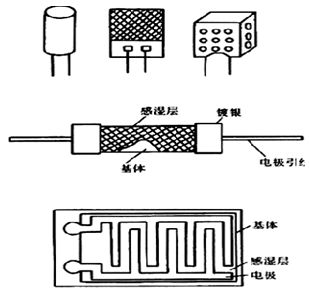

    濕敏電阻一般由基體、電極和感溫層等組成，如圖2所示。有的濕敏電阻器還設有防塵外殼。


    基體采用聚碳酸酯板、氧化鋁、電子陶瓷等不吸水、耐高溫的材料制成。

    感濕層為微孔型結構，具有電解質特性。根據感濕層使用的材料和配方不同，它分為正電阻濕度特性(即濕度增大時，電阻值減小)。
